LEGEX 系列

356系列-超高精度CNC三坐標測量機

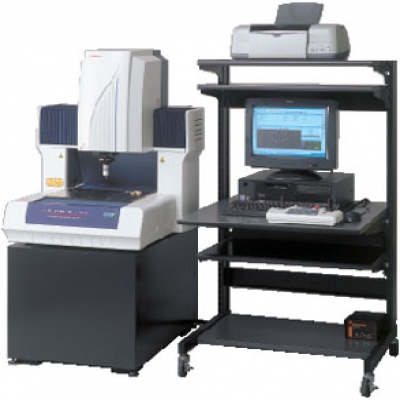

日本三豐品牌 MITUTOYO LEGEX322 三坐標測量機

為了實現超高性能，安裝于高強度導軌上的固定橋式結構和精密氣浮軸承確保存了移動過程的穩定性和超高精度的測量。特別適用于測量復雜的、尺寸精度要求高的中、小型工件，如：齒輪、軸承、透鏡、沖模、轉子。MPP-300Q的探測器除了標準的逐點測量外，還增加了掃描功能。

特點：

1、全面、精細地分析所有導致誤差的可能因素并消除或最大限度地降低其影響。在此基礎上，三豐公司隆重推出超高精度CNC三坐標測量機系列產品。

2、每軸均采用最新開發的超高精度玻璃刻度，其超低熱膨脹率僅為0.01×10-6/C。

3、安裝于高強度導軌上的固定橋式結構和精密氣浮軸承確保了移動過程的穩定性和超高精度的測量。

4、提供豐富的測頭選件，如接觸觸發式測頭、激光掃描測頭、圖像測量測頭。

*線性軸承

技術參數

長度標準：超高精度線性編碼器(熱膨脹率幾乎為零的玻璃刻度)

導向系統：氣浮軸承(直線導軌:LEGEX 322)

最大驅動速度：200mm/sec

最大加速度：0.1G(0.06G:LEGEX332)

氣壓：0.4MPa(0.5MPa:LEGEX9106)

空氣消耗量：120L/min

可確保精度的溫度環境*

溫度范圍

20±2℃

溫度變化

每小時

0.5k

每24小時

1.0k

溫度梯度

垂直

1.0k/m

水平

1.0k/m

*當使用溫度補償系統時

性能參數：

型號

LEGEX322

LEGEX574

LEGEX774

LEGEX776

LEGEX9106

LEGEX12128

測量范圍

X軸

300mm

510mm

710mm

710mm

910mm

1210mm

Y軸

200mm

710mm

710mm

710mm

1010mm

1210mm

Z軸

200mm

455mm

455mm

605mm

605mm

810mm

分辨率

0.01µm

0.01µm

0.01µm

0.01µm

0.01µm

0.01µm

精度*

MPEE

(0.8+2L/1000) µm

(0.35+L/1000) µm

(0.35+L/1000) µm

(0.35+L/1000) µm

(0.35+L/1000) µm

(0.6+1.5L/1000) µm

MPEp

0.1µm

0.45µm

0.45µm

0.45µm

0.45µm

0.6µm

MPETHP

——

1.4µm

1.4µm

1.4µm

1.4µm

1.8µm

工作臺

材料

鑄鐵

鑄鐵

鑄鐵

鑄鐵

鑄鐵

鑄鐵

尺寸

399×271mm

550×750mm

750×750mm

750×750mm

950×1050mm

1250×1250mm

堅固用螺釘孔

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

M8×1.25mm

工件

最大高度

210mm

706mm

696mm

862mm

856mm

1056mm

最大負載

15kg

200kg

500kg

500kg

800kg

1000kg

重量（主機）

260kg

3900kg

5000kg

5100kg

6500kg

10500kg

*本測量機帶有溫度補償系統

統一標準：ISO 10360-2使用的探測系統:MPP-300Q(TP7M:LEGEX332)

L為測量長度
